自动化设备滚喷小五金前期准备要点有哪些？

在五金制造行业中，喷涂工艺是提升产品外观质量和防护性能的关键环节。使用自动化设备进行滚喷作业时，前期的准备工作直接决定了最终涂层的质量和生产效率。一个完善的准备工作体系需要从设备、工件和涂料三个维度进行系统性把控，任何一个环节的疏漏都可能导致喷涂缺陷或生产中断。设备的选择

2025-07-14 17:02:48 深圳市新日电科技有限公司

在五金制造行业中，喷涂工艺是提升产品外观质量和防护性能的关键环节。使用自动化设备进行滚喷作业时，前期的准备工作直接决定了最终涂层的质量和生产效率。一个完善的准备工作体系需要从设备、工件和涂料三个维度进行系统性把控，任何一个环节的疏漏都可能导致喷涂缺陷或生产中断。

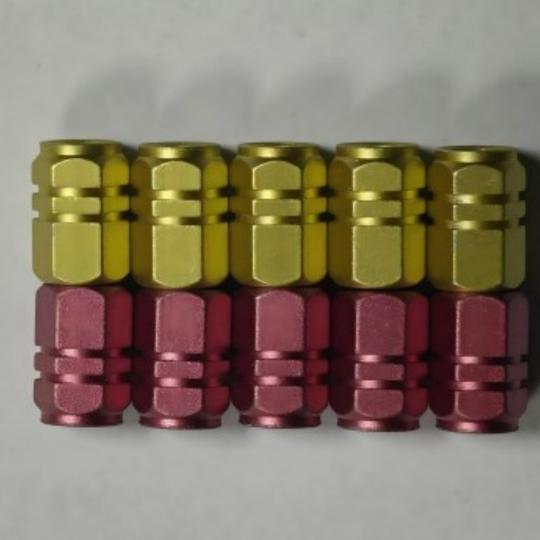

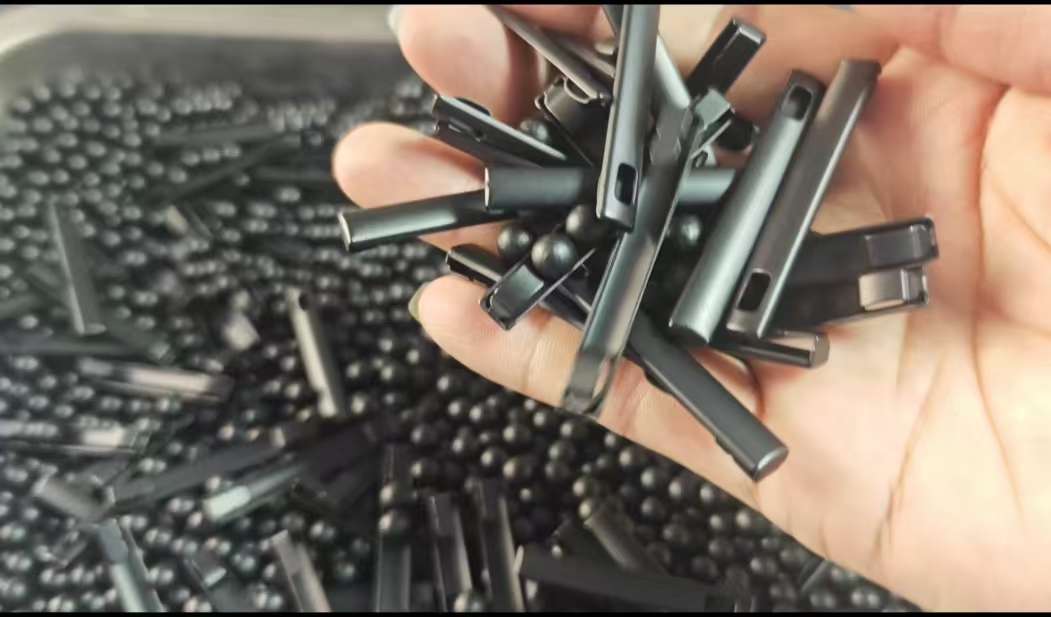

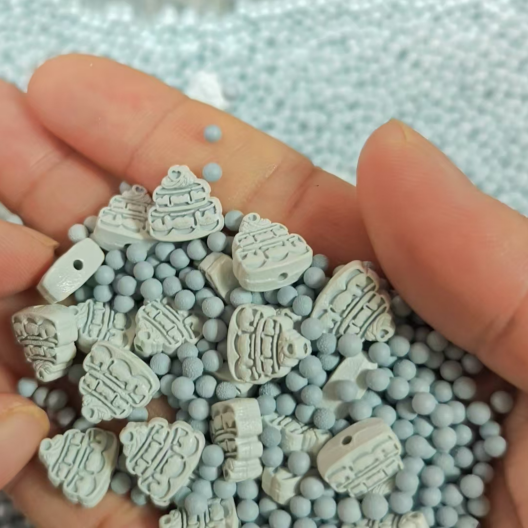

设备的选择与调试是确保喷涂质量的基础环节。针对不同生产规模的企业，设备选型存在明显差异：大型连续式滚喷机适合日产量超过5000件的大规模生产，其传送带速度可调节至0.5-3米/分钟，能实现不间断作业；而小型间歇式设备则更适合定制化、小批量生产，每次处理量通常在50-100件之间。对于形状复杂的五金件，如带有内螺纹或凹槽的工件，需要选择配备三维旋转滚筒的设备，这类设备通常具有6-8个方向的翻转功能，确保每个表面都能获得均匀的涂层。开机前的设备检查应当形成标准化流程：首先检查滚筒轴承的润滑情况，运转时噪音应控制在65分贝以下；喷枪需拆卸检查，确保0.3-0.5mm的喷嘴无任何堵塞；气压系统要维持稳定的0.4-0.6MPa工作压力；传输带的松紧度调整至下垂量不超过10mm为宜。特别值得注意的是，设备接地电阻必须小于4Ω，这是防止静电积聚导致火灾隐患的重要措施。

工件预处理的质量直接关系到涂层附着力等级。现代预处理工艺通常采用三步法：首先是除油工序，对于普通碳钢件可采用pH值11-13的碱性清洗剂，温度保持在60-70℃时效果最佳，处理时间5-8分钟；对于精密五金件则推荐使用挥发性有机溶剂，如丙酮或三氯乙烯，浸泡时间控制在3分钟内。除锈工艺选择取决于工件状态：轻微锈蚀（锈层厚度<50μm）可采用化学除锈，使用含磷酸15%-20%的除锈剂处理10-15分钟；严重锈蚀件则需要机械处理，喷砂作业时建议使用80-100目棕刚玉砂，气压0.5-0.7MPa，喷射角度保持60°-75°可获得最佳表面粗糙度（Ra3.2-6.3μm）。预处理后的工件必须进行白手套测试：用干净白布擦拭表面，无可见污渍方为合格。对于特殊材质如锌合金件，还需增加钝化处理工序，在含铬酸盐的溶液中浸泡30-60秒，形成转化膜以增强涂层结合力。

涂料系统的科学调配是获得理想涂层的核心技术。环境适应性选择原则包括：户外使用的栅栏五金需要选用耐紫外线型氟碳涂料，其耐候寿命可达10年以上；食品加工设备配件则必须通过FDA或EU10/2011食品接触材料认证。材质适配性方面，铸铁件推荐使用含锌量80%以上的环氧富锌底漆，铝合金件宜选用锶铬酸盐系底漆，不锈钢件则需要专用蚀刻底漆。涂料调配时必须严格控制三个参数：首先是固化剂比例，误差不得超过±1%，例如双组分聚氨酯面漆的NCO/OH当量比必须精确控制在1.05-1.10之间；其次是稀释剂添加量，通常占涂料总量的15%-25%，夏季选用慢干型稀释剂（挥发速率0.15-0.25），冬季选用快干型（挥发速率0.35-0.45）；最重要的是粘度控制，使用ISO4号杯测量时，大多数五金喷涂的理想粘度范围为18-22秒（25℃条件下）。粘度调整时必须考虑温度补偿，温度每升高5℃，粘度会降低约1秒。为获得最佳雾化效果，静电喷涂时涂料电阻应控制在5-50MΩ范围，这需要通过导电添加剂来调节。

环境参数的控制常常被忽视但却至关重要。喷漆房需要维持微正压（+5至+15Pa）以防止外界灰尘进入，空气流速控制在0.3-0.5m/s为佳。温度应保持在20-30℃之间，相对湿度40%-70%，当湿度超过75%时必须暂停喷涂作业。对于高光泽度要求的产品（60°光泽≥90），环境洁净度需达到ISO8级标准，这意味着每立方米空气中≥0.5μm的颗粒数不得超过3,520,000个。压缩空气质量同样关键，必须配备三级过滤系统，最终阶段的过滤器精度要达到0.01μm，油分含量低于0.01ppm。

质量检验体系的建立是确保稳定生产的保障。首件检验应包括膜厚测量（干膜厚度误差不超过标称值的±10%）、附着力测试（划格法达到GB/T9286-1998标准0-1级）和外观检查（在2000lux照度下距工件50cm目视无可见缺陷）。过程检验每2小时进行一次，重点监控膜厚趋势，当连续3个点的测量值超出控制线时，必须立即停机调整。现代智能喷涂系统可集成在线膜厚检测仪，采用β射线反向散射原理，测量精度可达±1μm。最终检验需在标准光源箱（D65光源）下进行色差判定，ΔE应小于1.5NBS单位。

维护保养制度的严格执行能显著延长设备寿命。每日作业后必须用专用清洗剂彻底冲洗喷枪和供漆管路，每周检查一次气压系统的过滤器，每月对传动部件进行润滑保养。滚筒内壁的聚氨酯涂层每6个月需要检查一次磨损情况，当磨损量超过原始厚度的30%时应及时修复。电气系统每季度需进行绝缘测试，绝缘电阻不应低于2MΩ。设备大修周期通常为8000工作小时或3年，以先到者为准。

通过建立这样一套完整的准备流程和质量控制体系，五金制造企业可以将喷涂不良率控制在0.5%以下，设备综合效率（OEE）提升至85%以上。实践证明，在前期准备阶段每多投入1小时进行精细准备，可以避免后续4-8小时的问题处理时间，这种时间投资的回报率是显而易见的。随着物联网技术的应用，未来的准备工作将实现数字化管理，通过传感器实时监控各项参数，大数据分析预测潜在问题，使喷涂工艺质量控制进入智能化时代。
